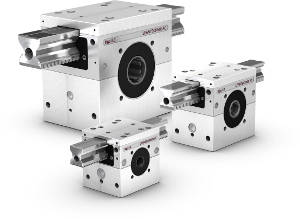

Реечная система линейного перемещения lifgo® с роликовой рельсовой направляющей

Реечная система линейного перемещения lifgo® на роликовой рельсовой направляющей lifgo® – это самые грузоподъемные и надежные приводы в ассортименте LEANTECHNIK. Все варианты системы lifgo® имеют шестерню с валом, а также роликовую направляющую с четырьмя дорожками качения. Это делает данный привод особенно точным, устойчивым к нагрузкам и способным удовлетворить самые жесткие требования по скорости и синхронности работы. Реечная система линейного перемещения lifgo® является правильным выбором для случаев, когда требуется высокая поперечная грузоподъемность и/или высокая точность позиционирования. Кроме стандартной версии lifgo® доступны еще 3 варианта: lifgo® double, lifgo® linear и lifgo® Eccentric. Каждый вариант доступен в размерах 5.0, 5.1 и 5.3.

Уникальные особенности lifgo®

  • Высокая грузоподъемность в сочетании с малой шумностью при работе благодаря роликовой направляющей с четырьмя дорожками качения
  • Высокая поперечная грузоподъемность и устойчивость к моментным нагрузкам
  • Регулируемая точность в эксцентриковой конфигурации
  • Четыре стандартных варианта вала шестерни для большей вариативности конструирования
  • Большой эксплуатационный ресурс обеспечивает надежность
  • Защита зубчатой рейки – простое и гибкое решение
  • Простая установка с малым количеству частей
  • Большое количество вариантов благодаря гибкости при установке
  • Может комбинироваться с lean SL®
Видео: реечная система линейного перемещения lifgo® на роликовой рельсовой направляющей

Технические характеристики

lifgo®5.0 5.1 5.3 5.4
Усилие подъемаFmaxН 2000 3800 1590025000
Макс. скорость подъемаvmaxм/с 3 3 3 3
Ускорениеamaxм/с250505050
Крутящий моментMmaxНм20764771000
Диаметр делительной окружностиTkмм20406080
Перемещение за оборотHubмм/360°62.8318125.6637188.4955251.3274
КПДη 0,92 0,92 0,92 0,92
Температура примененияt°C-10 до +80-10 до +80-10 до +80до +80
Статический моментMtx stat.Нм57076044005500
Динамический моментMtx dyn.Нм28039022002800
Mty stat.Нм38065033003300
Mty din.Нм18033016001600
Mtz stat.Нм38065033003300
Mtz din.Нм18033016001600
Статическая грузоподъемностьF stat.Н3840051200161400161400
Динамическая грузоподъемностьF dyn.Н19100259007960079600

lifgo® double двойная версия реечной направляющей lifgo® для задач захвата и центрирования

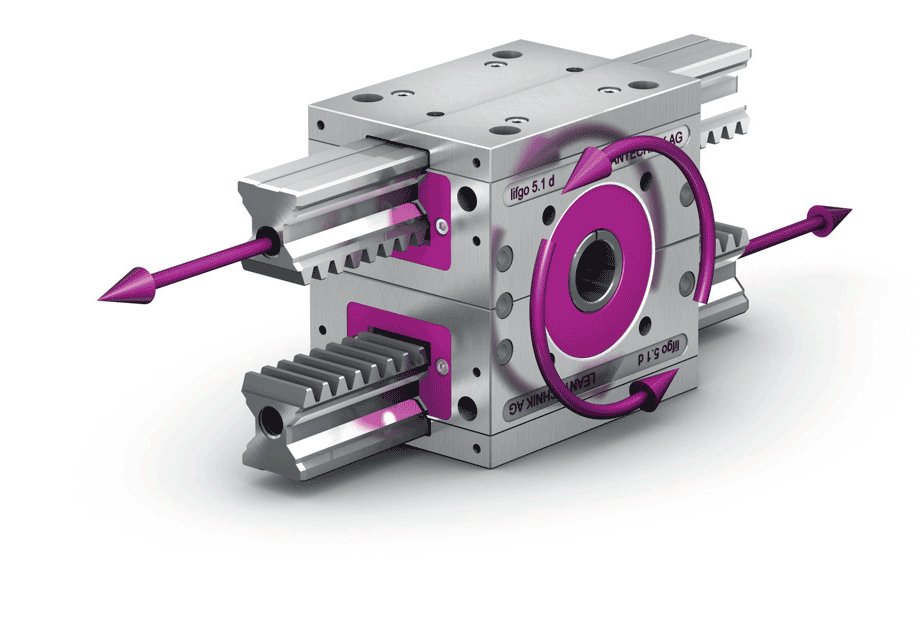

Lifgo® double двойная версия реечной направляющей lifgo® для задач захвата и центрирования В отличие от стандартной версии, lifgo® double имеет две направляющих. Шестерня внутри корпуса приводит в движение обе рейки, которые одновременно движутся в противоположных направлениях. Это делает lifgo® double правильным выбором для захватных устройств, открытия-закрытия и центровки.

lifgo® linear для больших длин хода

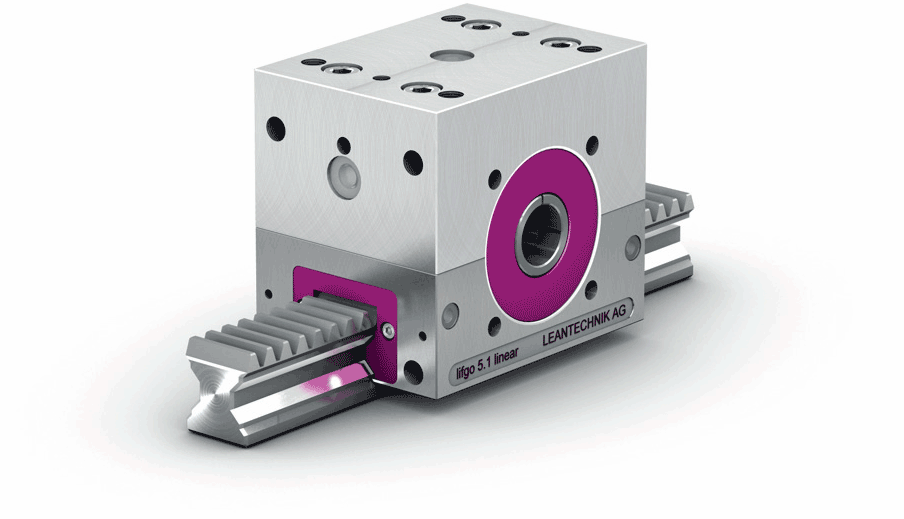

Lifgo® linear реечный модуль для больших длин хода Стандартная версия реечной системы линейного перемещения lifgo® может быть легко и быстро переделана в lifgo® linear, что устраняет необходимость в дорогостоящей покупке нового оборудования. lifgo® linear может использоваться с неподвижной рейкой или, при необходимости, со стационарным корпусом и подвижной рейкой. Для достижения больших длин хода и по горизонтали, и по вертикали, любое необходимое количество модулей может быть просто соединено между собой. В случае вертикального перемещения, для повышения жесткости направляющей рейки, к ней через резьбовые отверстия могут быть прикреплены дополнительные усиливающие профили. Модульные корпуса в стандартном исполнении имеют резьбовые отверстия со всех сторон, что обеспечивает возможность крепления на любые механизмы и конструкции. Резьбовые отверстия с обратной стороны направляющей рейки также позволяют крепить несущие профили. lifgo® linear доступны в вариантах lifgo® linear double и lifgo® linear eccentric и трех размерах.

lifgo® eccentric для регулируемого бокового зазора

В эксцентриковой версии lifgo® eccentric боковой зазор зубчатой передачи может быть отдельно подстроен. Пожалуйста, укажите желаемую точность позиционирования в опросном листе.

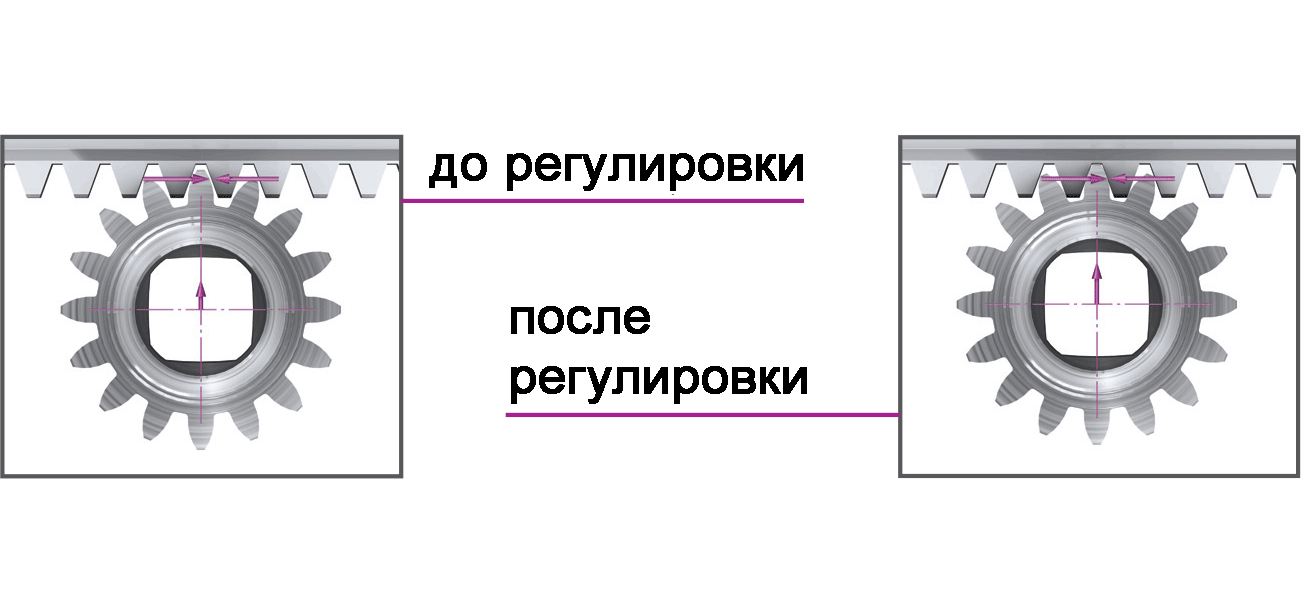

Регулировка бокового зазора реечной направляющей

lifgo® 5.4 специально созданы для больших нагрузок

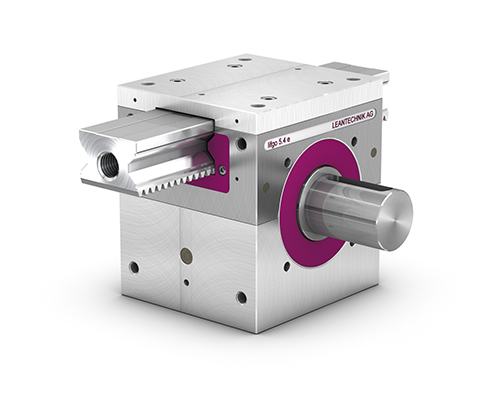

lifgo® 5.4 реечная система линейного перемещения Lifgo 5.4 может поднимать нагрузки до 2,5 тонн и таким образом их нагрузочная способность превосходит Lifgo 5.3 примерно на 57%, в настоящее время это наиболее мощный привод. Кроме стандартной конструкции, Lifgo 5.4 доступны: lifgo® eccentric, lifgo® linear and lifgo® linear eccentric.

Существенные отличия Lifgo 5.4 от Lifgo 5.3:

  • Грузоподъемность выше на 57%
  • Более широкий корпус
  • Увеличенный диаметр вала шестерни
  • Рейка шире на 40 процентов
  • Нет версии с профильным синхронизирующим валом

Малошумное исполнение с косозубой рейкой lifgo® SVZ

lifgo® SVZ малошумное исполнение с косозубой рейкой

Уменьшите уровень шума с lifgo® SVZ!

  • Косозубое зубчатое зацепление
  • Очень тихие
  • Компактная конструкция
  • Высокая плавность работы
  • Высокая точность
  • Простая установка

Технические характеристики lifgo® SVZ

lifgo® SVZ®5.1 5.3 5.4
Усилие подъемаFmaxН3400 1440022600
Макс. скорость подъемаvmaxм/с3 3 3
Ускорениеamaxм/с2505050
Крутящий моментMmaxНм67.15428.4898.35
Диаметр делительной окружностиTkмм39.559.579.5
Перемещение за оборотHubмм/360°124.0929186.9248249.7566
КПДη 0,92 0,92 0,92
Температура применения доt°C+80+80+80
Статический моментMtx stat.Нм76044005500
Динамический моментMtx dyn.Нм39022002800
Mty stat.Нм65033003300
Mty din.Нм33016001600
Mtz stat.Нм65033003300
Mtz din.Нм33016001600
Статическая грузоподъемностьF stat.Н51200161400161400
Динамическая грузоподъемностьF dyn.Н259007960079600

Возможности соединения для leanSL® и lifgo®
