Системы линейного перемещения с рейкой и интегрированным редуктором
Компания Leantechnik AG – изобретатель и производитель совершенно новой системы профильных линейных направляющих с интегрированной рейкой и редуктором с шестерней и цилиндрическими втулками скольжения или роликовой кареткой качения.
Это инновационное решение в области линейных перемещений позволило связать в едином жестком узле реечный привод с линейной направляющей. Такая система линейного перемещения обеспечивает одновременно с высокой жесткостью и точностью, в том числе поперечной, прецизионных валов или профильных направляющих - компактность, универсальность и модульность решения. В дополнение к указанным преимуществам реечный привод, как известно, обладает высокой скоростью и, при выбранном профиле зубцов шестерни и реечной передачи, высокой точностью и отсутствием люфта. Вал шестерни установлен на подшипниках.
Благодаря высокой жесткости линейного редуктора и его интегрированной конструкции, включающей в себя втулку скольжения или роликовую каретку, обеспечивается высокая точность и постоянство взаимного положения рейки и шестерни, а это, в свою очередь, обеспечивает высокую надежность и крайне малый износ привода шестерня-рейка в силу отсутствия паразитных перемещений и дополнительных нагрузок. Известны реальные случаи многолетней (более 5 лет) круглосуточной эксплуатации таких линейных приводов без каких-либо повреждений при полном отсутствии смазки!
Интегрированный редуктор позволяет в наипростейшем случае создания линейной системы перемещения просто подключить двигатель. Это роднит подобную систему с реечными модулями линейного перемещения с подвижной кареткой. Систему линейного перемещения с рейкой и интегрированным приводным механизмом мы будем в дальнейшем иногда называть для простоты реечной системой линейного перемещения или реечным модулем линейного перемещения.
Обычные реечные домкраты или подъемники не обеспечивают поперечную жесткость системы, высокую скорость перемещения и отсутствие продольного люфта.
Мы предлагаем реечные системы линейного перемещения с редуктором в следующих вариантах:

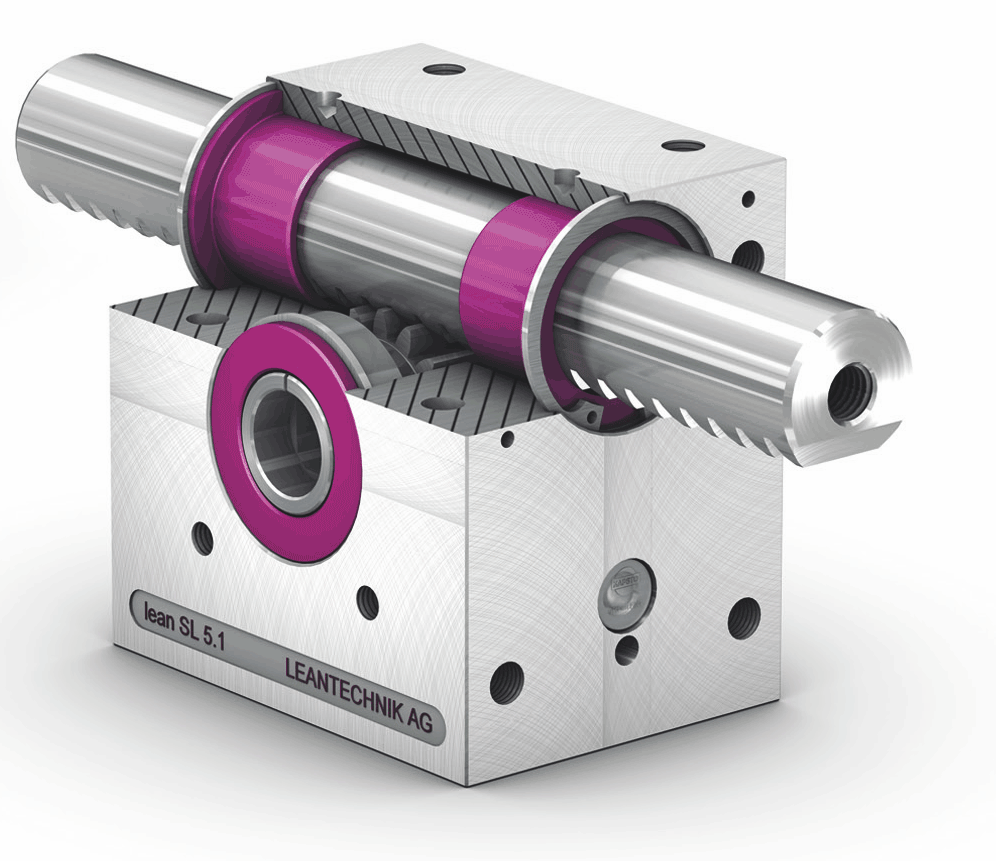

- lean SL® с прецизионным валом во втулках скольжения и интегрированной рейкой.
- lifgo® с профильной роликовой рельсовой направляющей.

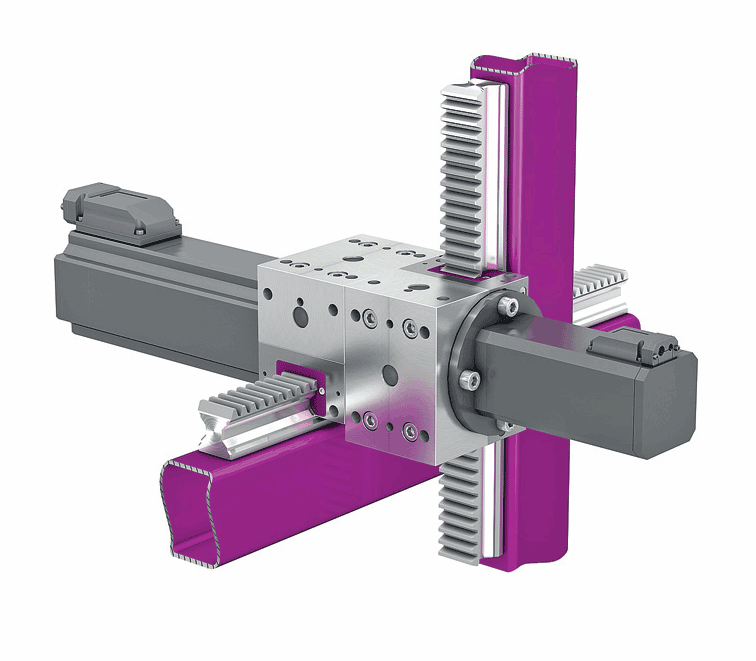

- leantranspo® обычно представляет из себя законченную систему линейного перемещения с рамой, двигателями и другими компонентами.
Главное применение продукции немецкой компании Leantechnik AG - это различные прецизионные перемещения при производстве автомобилей. И это сотрудничество с крупнейшими автопроизводителями продолжается уже более 20 лет, поэтому накоплен громадный практический и теоретический опыт в использовании систем линейного перемещения. В других областях - в авиастроении, автоматизации, химической промышленности - есть много областей для применения уникальной техники реечных систем линейного перемещения с интегрированным редуктором.
